■ 空穴(cavitation)強化系統內裝
■ SIRIUS-EH-Super Multi-1200
■ 分配器型微量syringe等精密部品之洗淨/Rinse最適合的小型、高性能超音波洗淨裝置
■ SIRIUS-EH-Super Multi-1200
■ 分配器型微量syringe等精密部品之洗淨/Rinse最適合的小型、高性能超音波洗淨裝置
● 空穴強化系統
這是去除液體中所含之空氣(氮、氧氣)並高效率地發生、空穴(空洞崩壞現象)之系統。酒精類和各種溶劑空氣的溶解含有量多、放射超音波時由於脫泡現象產生之泡沫太多、引起抑止高效率的空穴(微小真空核群)發生。空穴強化系統、去除液體中溶解之氣體、由於超音波所發生的空穴從gas星雲狀(脫脂洗淨用)變化為球狀星雲狀(精密洗淨用)、由此進行更有效率之洗淨系統。
這是去除液體中所含之空氣(氮、氧氣)並高效率地發生、空穴(空洞崩壞現象)之系統。酒精類和各種溶劑空氣的溶解含有量多、放射超音波時由於脫泡現象產生之泡沫太多、引起抑止高效率的空穴(微小真空核群)發生。空穴強化系統、去除液體中溶解之氣體、由於超音波所發生的空穴從gas星雲狀(脫脂洗淨用)變化為球狀星雲狀(精密洗淨用)、由此進行更有效率之洗淨系統。
● 超音波發振器(SIRIUS-Super Multi-1200)世界初!超廣區域同時重波發振
本裝置使用的SIRIUS-Super Multi-1200、為從25KHz的基本頻率至535KHz複數的頻率同時可發振的“超廣區域同時多重波發振器”。由於同時發生多重波會産生各種大小空穴。更加、與空穴強化系統的搭配、實現穩定且高效率之洗淨。
安裝高密度超音波振動板。進行精密洗淨時振動子的高密度化和耐久性為關鍵。本公司振動有效區域的平均出力為一般的2倍之2W/cm3因此可提高洗淨效果。振動板上加以耐衝擊波之特別處理。且、因為強力空穴的衝擊要保護洗淨槽、故有獨自的吸音處理。
本裝置使用的SIRIUS-Super Multi-1200、為從25KHz的基本頻率至535KHz複數的頻率同時可發振的“超廣區域同時多重波發振器”。由於同時發生多重波會産生各種大小空穴。更加、與空穴強化系統的搭配、實現穩定且高效率之洗淨。
安裝高密度超音波振動板。進行精密洗淨時振動子的高密度化和耐久性為關鍵。本公司振動有效區域的平均出力為一般的2倍之2W/cm3因此可提高洗淨效果。振動板上加以耐衝擊波之特別處理。且、因為強力空穴的衝擊要保護洗淨槽、故有獨自的吸音處理。

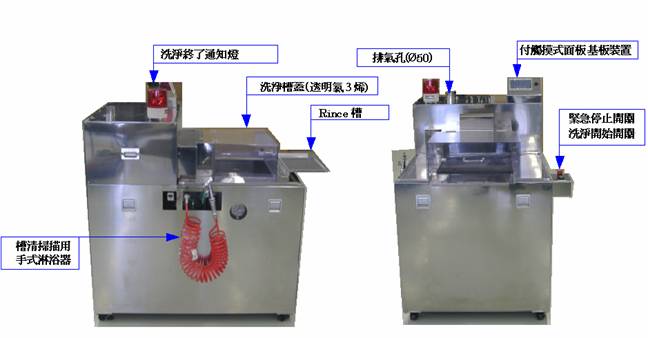

● 外觀

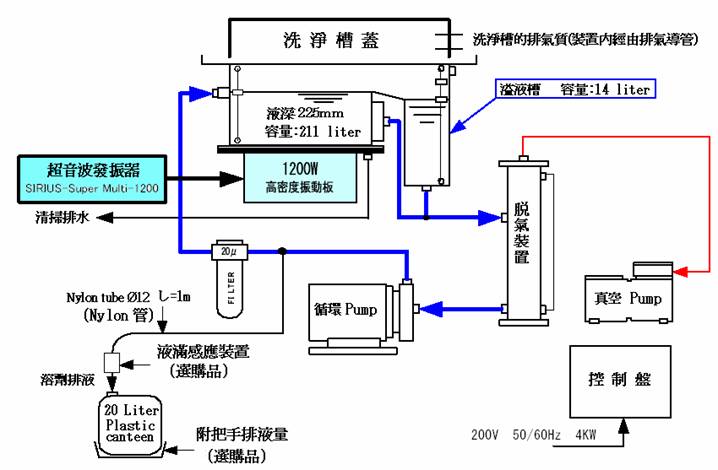

● 概略配管流程圖
● 洗淨程序
1.洗淨液M8520為直接供給洗淨槽
2.洗淨液供給後、空穴強化系統由觸碰式面板開始動作。(脫氣動作)初期脫氣時需實行最少30分鐘
3.將syringe分解放入洗淨籃子内。(syringe最多可放10條)
4.將籃子放入洗淨用金屬桶。
5.金屬桶放入洗淨槽後、開始洗淨。(按下裝置右側面的開始鈕)洗淨時間以觸碰式面板設定之。
6.洗淨終了、將洗淨籃子移至Rince用金屬桶上。
7.Rinse金屬桶放入洗淨槽、進行Rinse。
1.洗淨液M8520為直接供給洗淨槽
2.洗淨液供給後、空穴強化系統由觸碰式面板開始動作。(脫氣動作)初期脫氣時需實行最少30分鐘
3.將syringe分解放入洗淨籃子内。(syringe最多可放10條)
4.將籃子放入洗淨用金屬桶。
5.金屬桶放入洗淨槽後、開始洗淨。(按下裝置右側面的開始鈕)洗淨時間以觸碰式面板設定之。
6.洗淨終了、將洗淨籃子移至Rince用金屬桶上。
7.Rinse金屬桶放入洗淨槽、進行Rinse。
● 洗淨劑
本系統、洗淨劑採用旭化成(M8520)
[引火點(cleveland開放式):無、法規制(消防法):不符合]
本系統、洗淨劑採用旭化成(M8520)
[引火點(cleveland開放式):無、法規制(消防法):不符合]
※本目録記載之規格及外觀等因裝置改善將會不與告知變更
